Hi,
hat jemand den Schaltplan zu dem ziegelsteingroßen Netzteil welches dem 600 XL beilag?
Dem mit einem IC Namens L123CB.
Da finde ich nix zu.
Sleeπ
Schaltplan CO61763-107
. Ich habe hier zwar was, aber da taucht das Gesuchte nicht auf (nur ganz am Ende ein Netzteil, mit einem 14 pol. Regulator mit der Bezeichnung "723".
Ich hänge es dir trotzdem mal ran, vielleicht nützt es ja dennoch was.
Gtx., andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Ein Foto vom NT-Innenleben wäre nicht schlecht
Ein Datenblatt zu dem Chip habe ich auch gefunden; thx.
Sleeπ
Was ist eigentlich kaputt? Hier auch noch mal was über Spannungsregler. Der 123 verträgt ein paar Volt mehr als der 723er. https://www.fingers-welt.de/info/Spannungsregler.pdf
Fehlerbild lt. Vorbesitzer: die sekundärseitige 3.15-Sicherung fliegt beim Einstecken in die Steckdose raus.

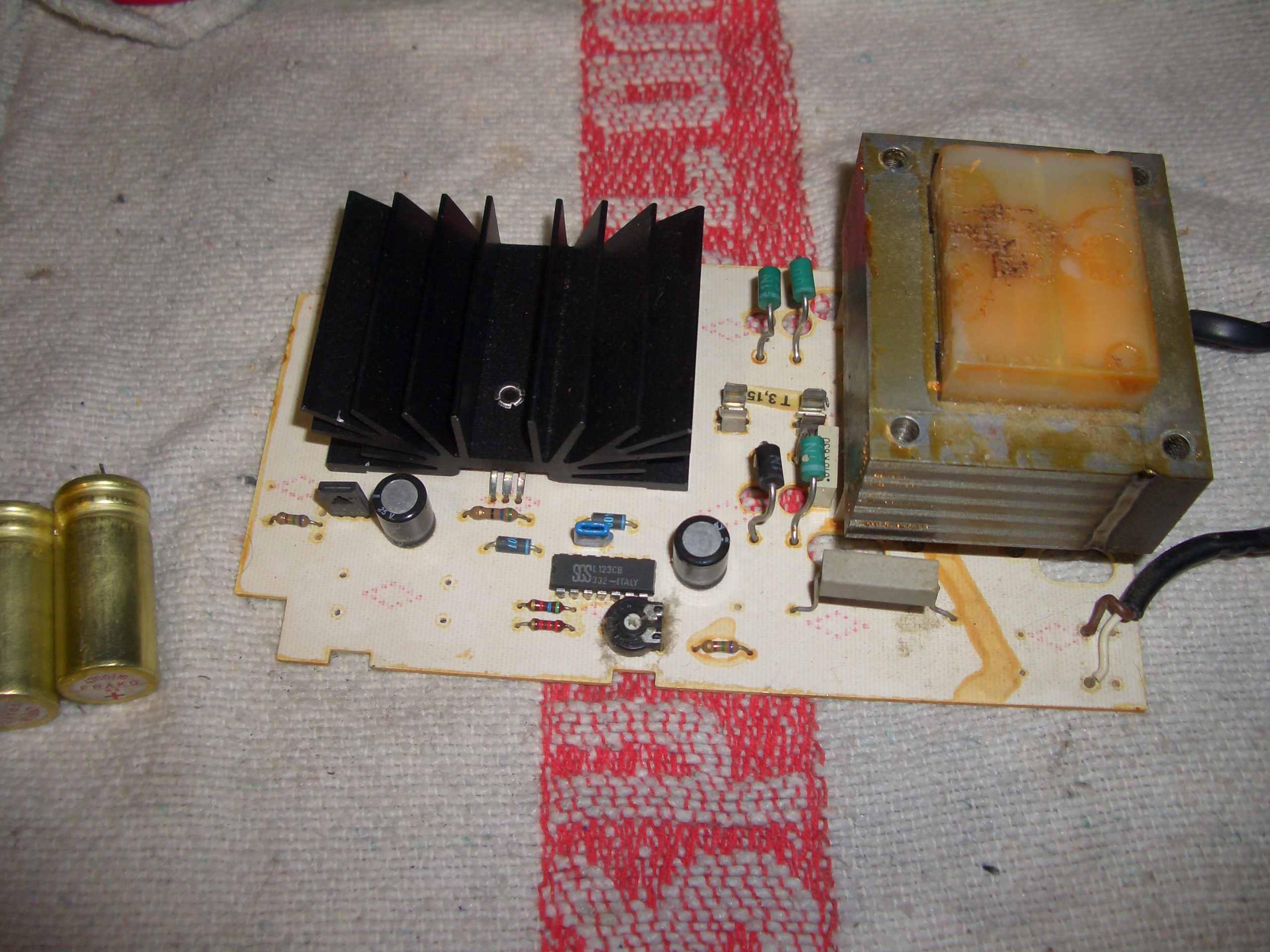

Auf jedenfall defekt (interner Schluss) ist einer der (auf den Bildern ausgelöteten) 4700µ-Elkos; da muß ich erst Ersatz besorgen. Dank der einseitigen Platine ist es nicht sehr schwierig einen Schaltplan zu erstellen, aber zum einen liegt der vernietete Längstransistor unter dem Kühlkörper, so daß man die Beschriftung nicht lesen kann, zum anderen, wenn schon einen Schaltplan im Umlauf ist, kann ich mir die Mühe sparen. 😉
Sleeπ
4.700µF/25 und 4.700µF/35 hätte ich je 1 Paar (neue) rumliegen, willst Du (Sleep∏) die haben?
Danke für das Angebot; ich bin gestern mal auf den Speicher gestiegen und habe in meinem Elko-Köfferchen gekramt; ich habe passende Cs da. 🙂
Sleeπ
Elkos auf dem Speicher ist nicht der optimale Lagerplatz. Wird vermutlich im Sommer warm und Elkos sind nicht so der Wärmeliebhaber. Da trocknen Sie mit Sicherheit schneller aus als im Keller. Gruß Wolfgang
Hm, da hast Du eigentlich recht... :-/
Wird Zeit daß unser Jüngster endlich wieder aus dem Kellerraum auszieht... 😁
Weil er aus seinem Zimmer im Obergeschoß in den Keller umziehen wollte, mußte ich meinen Hobbyraum dort räumen und nach oben umziehen. 😞
Mal sehen; die Bauteilekoffer bekomme ich aber noch im Keller untergebracht. Ich schiebe sie ihm unter´s Bett... 😁 🙂
Sleeπ
Und was machst Du mit den Playboy und Penthaus Heftchen die unter dem Bett gelagert wurden 😁
wosch schrieb: Und was machst Du mit den Playboy und Penthaus Heftchen die unter dem Bett gelagert wurden :mrgreen:
Dafür gibt's sicher noch Platz unter Sleeπ 's Bett oder im Nachtkästchen :)
so long,
Hias
. Hallo Leute
Die hat er bestimmt schon alle digitalisiert. 😁
Tschüß
Mathy
Schreibe nicht der Absicht zu, was man mit Dummheit oder Ignoranz erklären kann.
Hmmm, einscannen und in ein 3D-Modell umwandeln und ausdrucken vielleicht?
/|\ ... loading .... /|\
Das hört sich ja fast nach https://www.youtube.com/watch?v=laFVm_iucoc an...
Sleeπ
. Hallo Sascha
skr schrieb: Hmmm, einscannen und in ein 3D-Modell umwandeln und ausdrucken vielleicht?
Gute Idee! Aber wo bekommt man die Daten für's Hirn her? Oft ist Äußeres und Hirn bei eben diesen Damen ja umgekehrt Proportional.
Ist ja ziemlich doof wenn man jemand was in's Ohr flüstert und man hört dann sein eigenes Echo.
Tschüß
Mathy
Schreibe nicht der Absicht zu, was man mit Dummheit oder Ignoranz erklären kann.
Die zwei - optisch völlig unauffälligen - Ladeelkos waren platt; 1 x Schluss, 1 x unsinnige Werte - das Netzteil läuft wieder! 🙂
Ich habe eben versucht mit KiCad den Schaltplan ordentlich zu zeichnen, aber was man in 3 1/2 Jahren alles vergisst was die Bedienung einer Software angeht (da hatte ich den Schaltplan zum Compy-Shop-Druckerinterface damit erstellt...) 🙄
